齒輪的精加工：磨齒原理及機床調整相關說明如下，供參考了解。

蝸桿磨床是采用展成法來磨削已淬火后的圓柱齒輪：正齒輪和斜齒輪，按連續分齒展成法用蝸桿狀砂輪來磨削齒輪時，是與滾齒刀切削直齒輪及斜齒圓柱齒輪時相似。

蝸桿砂輪的修整是用單獨電機驅動的修整機構來進行，齒輪模數為m=2-5，砂輪用金剛石滾輪來修整。

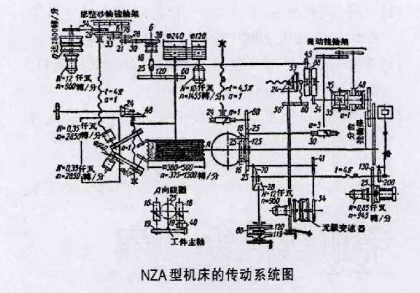

上圖是瑞士進口NZA型機床的傳動系統圖，此機床是用蝸桿狀砂輪加工，磨削圓柱直齒輪和斜齒輪。蝸桿狀砂輪的調整如下所示。

當采用展成法磨削齒輪時，被磨削齒輪沿蝸桿狀砂輪作補充滾動，像沿著齒條滾動樣，這樣的滾動能促使蝸桿狀砂輪的磨損較為均勻，并能提高磨削的精度。

NZA型機床具有下列運動：

在切削過程中蝸桿狀砂輪旋轉，即蝸桿狀砂輪與被磨削齒輪做展成運動，被磨削齒輪垂直進給，齒輪在垂直蝸桿狀砂輪方向做直線進給運動。

蝸桿狀砂輪由功率10千瓦電機帶動得到旋轉。

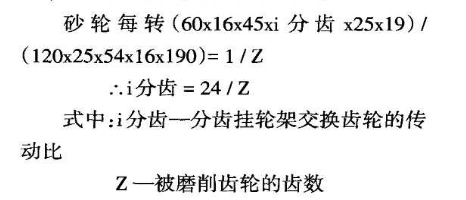

分齒掛輪架是用來調整被磨削齒輪齒數的。根據從砂輪主軸至工件主軸運動鏈的運動平衡方程式來進行掛輪架的調整：

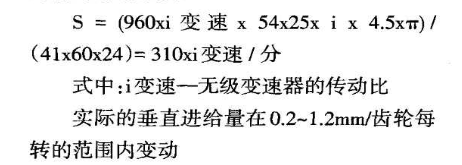

被磨削齒輪的垂直進給系是借用球形盤式無極變速器獨立的傳動來實現的，被磨削齒輪的進給速度：

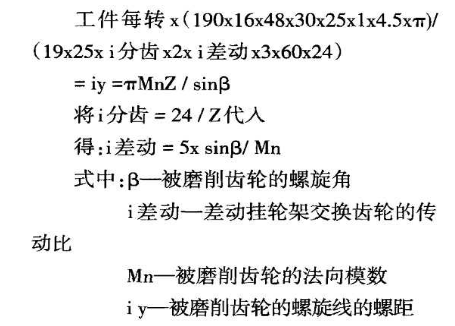

當磨削斜齒輪時，與用滾齒刀切削斜齒輪時一樣，必須調整差動掛輪架，掛輪架系根據從工作主軸到進給絲杠運動鏈的運動平衡方程式來進行調整：

當修整蝸桿砂輪時，要調配單獨的交換齒輪掛輪架，這時蝸桿砂輪每一轉時必須使修整機構移動相當于蝸桿砂輪軸向螺距毫米。因此修整掛輪可根據從砂輪主軸到修整機構絲杠運動鏈的平衡方程式來調整：

磨齒是齒輪加工的一種重要的精加工方法，其主要特點是可以作為淬硬齒輪的最終加工工序，并全面糾正齒輪磨前的各項誤差，獲得較高的加工精度。
